SMW200A & FSW 256QAM 600Msym/s 测试配置规范 (EVM测试标准)按照这个确定仪器是否符合标准
一、测试统一参数
• 载波频率：1.000 GHz
• 调制方式：256QAM（Gray格雷映射）
• 符号速率：600 Msym/s
• 滤波器类型：RRC 根升余弦滤波器
• 滚降系数：0.22
• 均衡器状态：关闭（OFF）
二、SMW200A 矢量信号源 发射端设置
1. 主界面基础设置
• 载波频率：1.000 GHz
• RF输出功率：按需设置

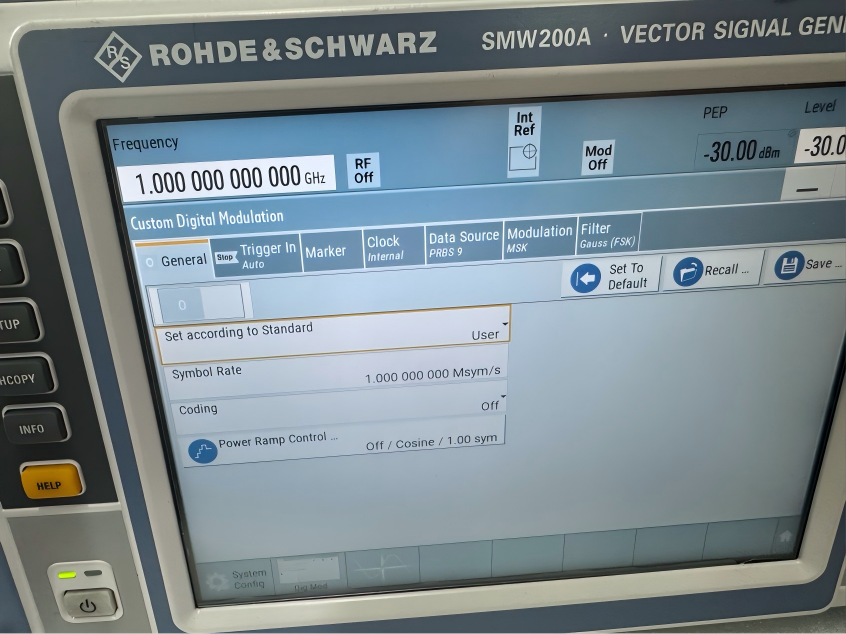

2. 进入 Custom Digital Modulation 自定义数字调制
• Set according to Standard：User（自定义模式）
• Symbol Rate：600 Msym/s
• Coding：Off
• Power Ramp Control：Off
3. Modulation 调制设置
• Modulation Type：256QAM
• Mapping：Gray 格雷编码
4. Filter 滤波器设置
• Filter Type：RRC（Root Raised Cosine 根升余弦）
• Roll-off factor 滚降系数：0.22
5. 数据源与时钟
• Data Source：PRBS9
• Clock：Internal 内部时钟
6. 触发设置
• Trigger In：Auto
7. 输出开启
• RF On
• Mod On
三、FSW 频谱仪 VSA 矢量解调接收设置
1. 中心频率
• 中心频率：1.0 GHz
2. VSA解调核心参数
• Modulation：256QAM
• Mapping：Gray 格雷映射
• Symbol Rate：600 Msym/s
• Tx Filter：RRC
• Roll-off factor：0.22
• Equalizer 均衡器：OFF（完全关闭）
• Capture Length 捕获长度：8000 sym
• Result Length 分析长度：800 sym
3. 前端硬件配置
• Att 衰减：10dB
• YIG Bypass：开启
4. 触发方式
• 触发模式：RF电平触发

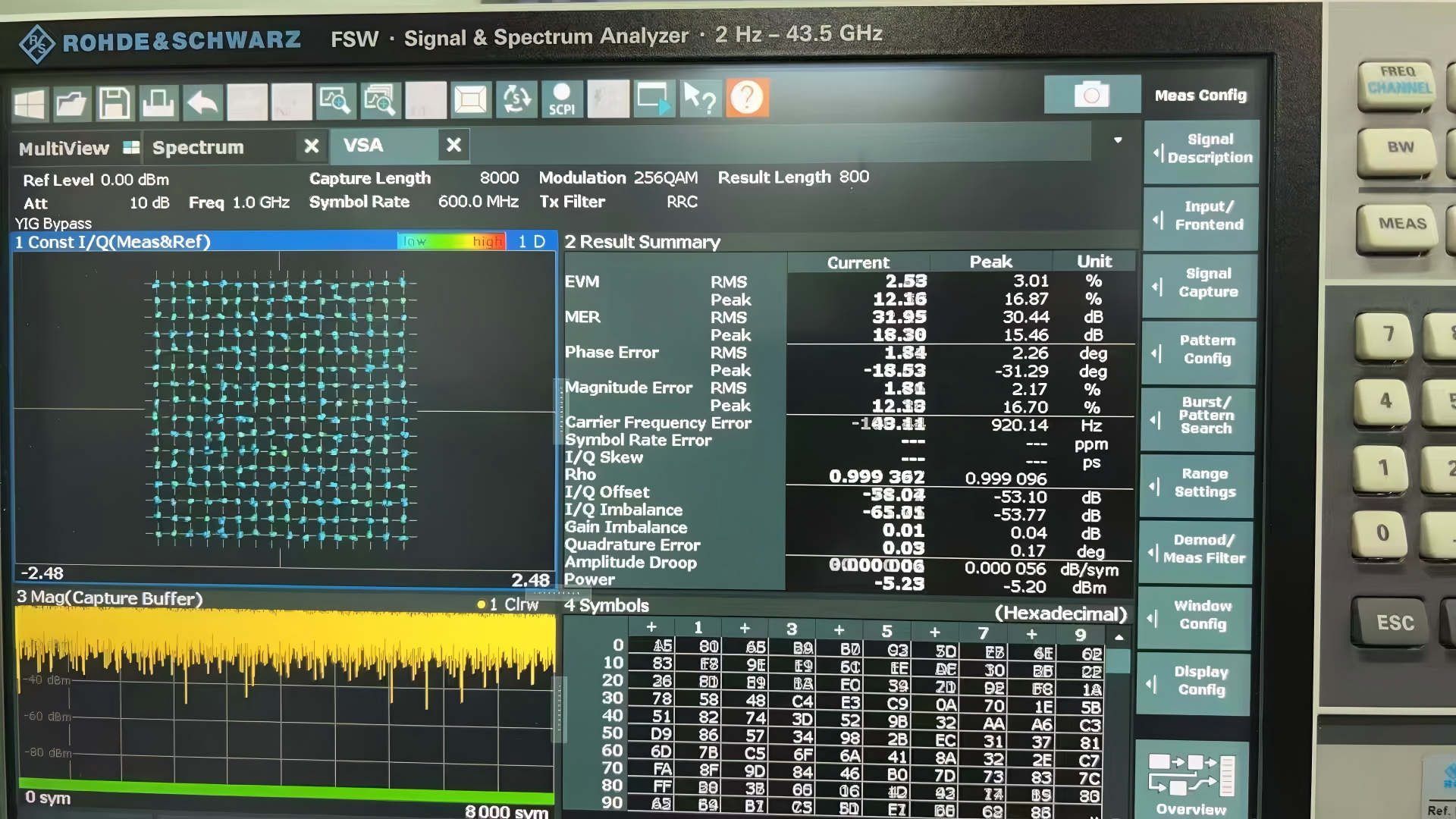

四、实测结果（FSW）
项目 数值
EVM RMS 2.53 %
EVM Peak 3.01 %
MER RMS 31.95 dB
Phase Error RMS 1.84 deg
载波频偏 -149.11 Hz
五、配置说明
1. 收发两端符号速率、载波频率、滤波器类型、滚降系数完全一致，保证链路匹配。
2. 全程关闭均衡器，测试原始硬件链路EVM性能，无软件补偿。
3. 信号理论带宽：600Msym/s × (1+0.22) = 732MHz，仪器分析带宽需满足测试带宽要求。
