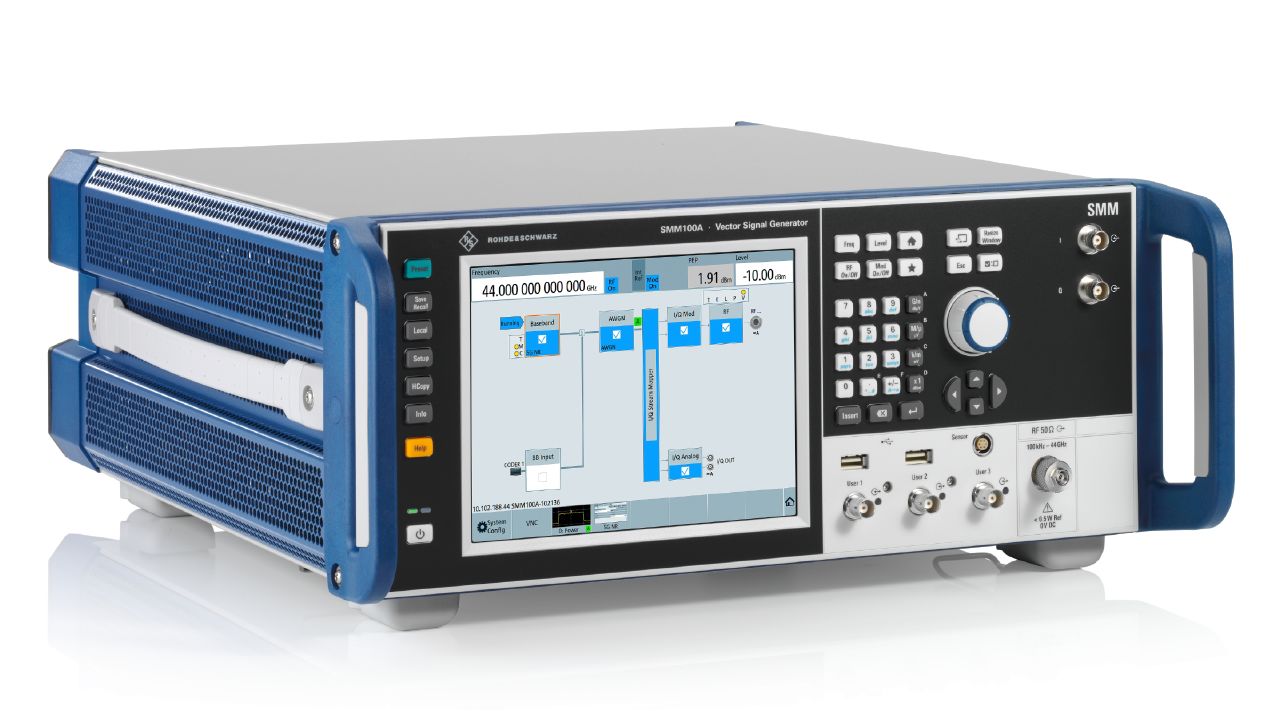

R&S®SMM100A 矢量信号发生器

主要特点：

频率范围介于 100 kHz 至 44 GHz
最高 1 GHz 内部射频调制带宽
出色的调制频率响应、误差矢量幅度 (EVM) 和邻道功率比 (ACPR)
最高 44 GHz 的 5G NR 信号生成
满足 WLAN 的射频频率、带宽和性能要求

具备毫米波测试功能的中档矢量信号发生器

R&S®SMM100A 矢量信号发生器在 100 kHz 至 44 GHz 的频率范围内提供优越的射频特性。这款仪器覆盖无线标准使用的最高 7.125 GHz 的 5G NR FR1 和 Wi-Fi 7 频段以及最高 44 GHz 的 5G NR FR2 频段。
R&S®SMM100A 内置基带发生器，支持最高 1 GHz 的射频调制带宽。因此，该仪器能够按照通用无线标准的要求生成数字调制宽带信号。R&S®SMM100A 能够充分满足未来的带宽要求。

特性和优点：

优异的 SSB 相位噪声和 EVM 性能
在1GHz射频频率下，R&SSMM100A 矢量信号发生器的SSB相位噪声小于-129 dBc，偏移值为 20kHz。典型值为 -134 dBc，进一步降低了5dB。R&SSMM-B709 低相位噪声选件将 SSB 相位噪声降低至 -139 dBc。仪器不仅具备出色的射频性能，在高频条件下还具有优越的调制特性。在 28 GHz 射频频率下，R&S®SMM100A 可针对 400 MHz的 5G NR 信号提供小于 -45 dB 的卓越 EVM 性能。

增强更高输出功率下的性能
启用 R&S®SMM-K575 射频线性化选件可以显著增强更高输出功率下的 EVM 性能。100 MHz 5G NR 信号在 3.4 GHz 频率和 10 dBm 输出功率下的 EVM 性能提高了 8dB，并符合 3GPP 测试模型 3.1。相邻通道的 ACLR 性能同样有所改善。

探究可扩展性
R&SSMM100A 标配为支持最高 120 MHz的射频调制带宽。用户可以根据具体要求使用许可密钥将带宽扩展至1GHz。仪器的任意波形内存也可以从 64 Msample 灵活扩展至最高2Gsample。R&SSMM100A 还随附各种频率选件，将频率最高扩展至 44 GHz。用户可以精确配置 R&S'SMM100A以满足实际要求。

探索易用性

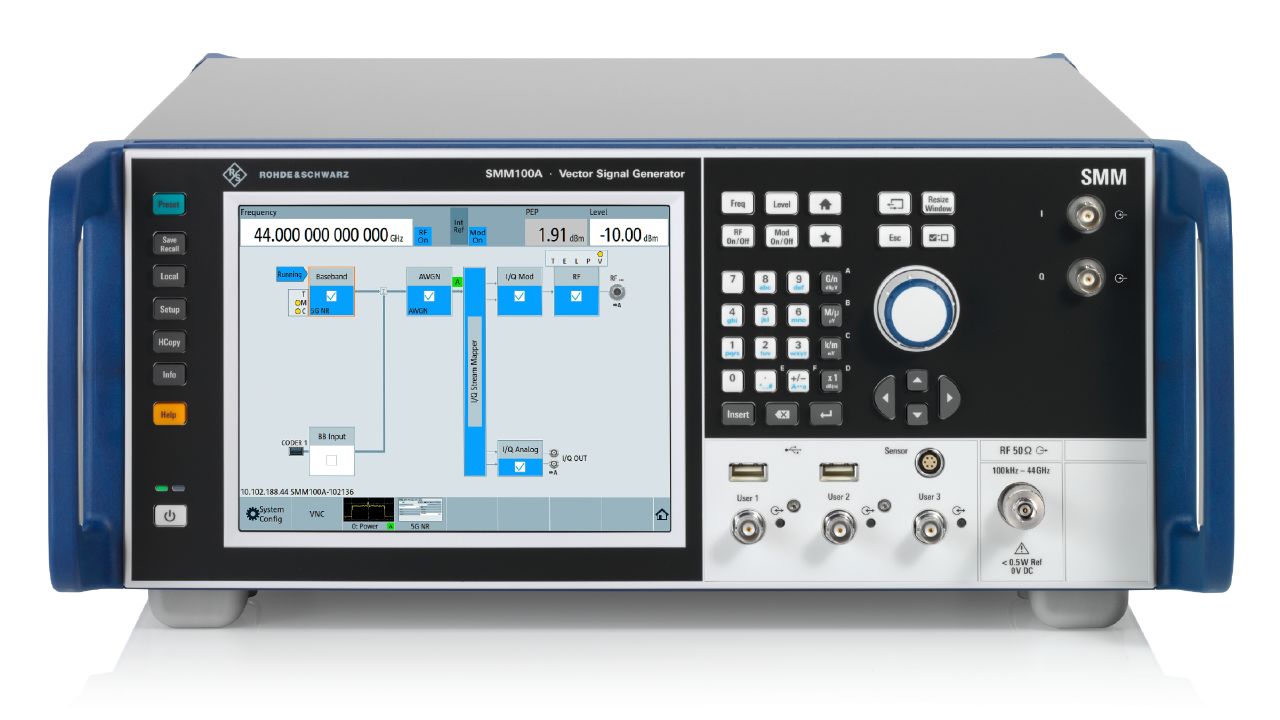

8.4"触摸屏，操作便捷
直观的结构化用户界面以框图形式呈现
在完整信号流路径中的不同点以图形方式实时监控信号
1上下文关联的联机帮助系统和带代码生成器的内置 SCPI 宏记录器轻松实现自动化

移动通信标准
R&S°SMM100A 非常适用于生成符合重要无线通信标准的信号，是用于 5G NR 基站一致性测试的理想信号发生器。
R&S°SMM-B1044 频率选件能够覆盖最高 24.25 GHz的 5G NR FR1和 FR3 频段以及最高 44 GHz 的FR2 频段。带宽扩展至1GHz 可以满足 5G 标准对更高信号带宽的要求。

可用于 Wi-Fi 测试
以前的 WLAN 标准 IEEE 802.11ac 和 IEEE 802.11ax 使用的最大信号带宽为160 MHZ。但是，WLAN 同样显现出更大带宽和更高频率的发展趋势。IEEE802.11be(W-Fi7)在 5.8 GHz至 7.125 GHz的频率范围规定了 320 MHz的信号带宽。在 320 MHz信号带宽条件下，R&SSMM100A的 EVM 低于 -53 dB，满足信号质量要求。

高速率脉冲 (HRP)超宽带(UWB)
R&S®SMM100A 非常适用于 HRP UWB 接收机测试。仪器覆盖高达 10.6GHz 的频率范围，射频调制带宽为 500 MHz，能够在重要通道中生成信号。R&S°SMM-K149 HRP UWB 基带选件支持三种规定的信号生成模式:IEEE 802.15.4规定的 HRP UWB模式，以及 IEEE 802.15.4z 针对增强型测距设备 (ERDEF)规定的基础脉冲重复频率(BPRF)模式和高脉冲
重复频率 (HPRF)模式。
